1

Indledning

Dette notat beskriver beregning af den forventede eksterne støj som resultat af det planlagte anlægsarbejde af et overhalingsspor i Kalvebod. Der er i denne rapport udelukkende regnet på løsning O-4, hvor der etableres to overhalingsspor, begge beliggende syd og vest for de to eksisterende spor.

1.1

Formål

Formålet med notatet er at estimere det forventede støjniveau og støjudbredelsen ved anlægsarbejdet samt at estimere det omtrentlige antal støjbelastede naboboliger, hvor støjgrænsen ikke forventes at kunne overholdes.

1.2

Projektbeskrivelse

Anlægsarbejdet består af forskellige faser, overordnet inddelt i fire forskellige beregningsscenarier: Installering af støjskærm; Jordarbejder; Ramning af spuns; Sporarbejder.

For en oversigt over udbredelse af aktiviteterne i de forskellige faser, henvises til bilagene Bilag 01: Situationsplan SoundPLAN, O-4 – Installation af støjskærm til Bilag 04: Situationsplan SoundPLAN, O-4 - Sporarbejder.

2

Støjkrav

Der tages udgangspunkt i støjkrav specificeret i ” Bygge- og anlægsforskrift i København, December 2016”.

Herunder kan ses en opsummering af de relevante grænseværdier, som resultaterne er holdt op imod.

Aktivitet

Grænseværdi, Hverdage, Lr [dB]`

Kl. 07-19

Kl. 19-22

Kl. 22-07

Alle typer midlertidig anlægsarbejder, undtagen særligt  støjende arbejde, som ramning

70

40

40

Særligt støjende arbejder skal foregå i tidsrummet 08-17 på hverdage, men har som sådan ingen støjkrav tilknyttet.

Ved omlastning af materialer og jord mv. i Glostrup gælder Forskrift for midlertidige bygge- og anlægsopgaver i Glostrup Kommune, 2016. Jf. denne skal støvende og støjende anlægsarbejder udføres på hverdage kl. 7-18 og lørdage kl. 7-14. Ved arbejder ud over dette tidsrum skal der søges dispensation.

3

Støjkrav

Der tages udgangspunkt i støjkrav specificeret i ” Bygge- og anlægsforskrift i København, December 2016”.

Herunder kan ses en opsummering af de relevante grænseværdier, som resultaterne er holdt op imod.

Aktivitet

Grænseværdi, Hverdage, Lr [dB]`

Kl. 07-19

Kl. 19-22

Kl. 22-07

Alle typer midlertidig anlægsarbejder, undtagen særligt  støjende arbejde, som ramning

70

40

40

Særligt støjende arbejder skal foregå i tidsrummet 08-17 på hverdage, men har som sådan ingen støjkrav tilknyttet.

Ved omlastning af materialer og jord mv. i Glostrup gælder Forskrift for midlertidige bygge- og anlægsopgaver i Glostrup Kommune, 2016. Jf. denne skal støvende og støjende anlægsarbejder udføres på hverdage kl. 7-18 og lørdage kl. 7-14. Ved arbejder ud over dette tidsrum skal der søges dispensation.

4

Vibrationer i anlægsfasen

Der kan optræde væsentlige vibrationspåvirkninger af bygninger i omgivelserne, når der sker nedramning af spuns. Erfaringer fra andre anlægsarbejder har vist, at de øvrige planlagte anlægsaktiviteter normalt ikke medfører vibrationsproblemer.

Afhængigt af anlægsaktiviteten og jordforholdene i det omkringliggende terræn vil vibrationer fra arbejdet have en tendens til at udbrede sig, ikke bare igennem luften som hørbar støj, men også igennem jorden som vibrationer, der forplanter sig op igennem fundamenterne i de nærtliggende bygninger.

Ved vurdering af vibrationspåvirkninger skelnes mellem komfortvibrationer inde i bygninger, og bygningsskadelige vibrationer.

Komfortvibrationer defineres som de mærkbare vibrationer, der opfattes inde i en bygning. Disse kan komme fra husets gulv, vægge eller loft, afhængigt af sammenhængen imellem vibrationernes frekvens og intensitet, og bygningens konstruktion. Komfortvibrationer kan efterfølgende føre til strukturlyd, hvor vibrerende elementer inde i huset sætter den omkringliggende luft i svingninger, og dermed danner støj, som kan opfanges af øret.

Grænseværdierne for komfortvibrationer er opgjort som relative KB vægtede accelerationsniveauer præsenteret i dB(KB) re. 10-6 m/s2. For boliger er grænseværdien Law: 75 dB(KB) re. 10 m/s2, målt indendørs på gulvet.

Baseret på erfaringer fra andre anlægsarbejder er der, indenfor en afstand af 100 m fra rammearbejdet, risiko for at der i bygninger kan optræde mærkbare vibrationer med niveauer over Law: 75 dB(KB) re. 10 m/s2.

Bygningsskadelige vibrationer er vibrationer af sådan en intensitet, at de potentielt kan forårsage skader på udsatte bygninger, typisk set som revner i fundamenter.

Grænseværdien for bygningsskadelige vibrationer opgøres typisk som den maksimale vibrationshastighed, Vpeak, målt i SI enheden m/s. Grænseværdien for bygningsskadelige vibrationer for beboede bygninger er Vpeak: 5 mm/s.

Indenfor en afstand af 10 – 20 m fra et rammearbejde er der risiko for vibrationer på bygningsfundamenter med et niveau i størrelsesordenen Vpeak = 4 - 5 mm/s. Længere væk end dette vurderes hastighederne at være under kriteriet for bygningsskadelige vibrationer, næsten uanset hvordan jordforholdene i området er.

De ovennævnte afstandsestimater er anvendt til vurdering af risikoen for komfortvibrationer og bygningsskadelige vibrationer for nabobygninger til det planlagte rammearbejde.

Ligesom for støj i anlægsfasen kan det være vanskeligt at dæmpe vibrationernes udbredelse til de omkringliggende bygninger.

I Bilag 03: Situationsplan SoundPLAN, O-4 – Ramning af spuns og vibrationer kan ses en grafisk oversigt over de ejendomme, som potentielt kan blive udsat for vibrationer henholdsvis over komfortgrænsen og over grænsen for bygningsskadelige vibrationer, ved den planlagte ramning i løsning O-4.

Som det kan ses i bilag, befinder en række beboede bygninger sig inden for afstanden for komfortvibrationer i områderne umiddelbar nord og syd for den planlagte ramning.

Løsning O-4 vurderes yderligere at kunne give ophav til bygningsskadelige vibrationer over grænseværdien på Vpeak: 5 mm/s, jf. DIN 4150 teil 3, på 5 kolonihavehuse i HF. Kalvebod og ca. 5 kolonihavehuse i HF. Musikbyen under ramning af spuns.

Det anbefales, at man overvåger niveauerne af vibrationer løbende, for at kunne dokumentere påvirkningen på naboejendomme, samt sikre at ingen bygninger bliver udsat for skadelige vibrationsniveauer over længere perioder.

5

Forudsætninger for støjberegning

Beregninger af den eksterne støj er udført i programmet SoundPLAN v. 8.2 (update 23./02. 2023) efter den fælles nordiske beregningsmetode, som beskrevet i Miljøstyrelsens vejledning nr. 5/1993 – Beregning af ekstern støj fra virksomheder, med tilføjelse pr. oktober 2019. I SoundPLAN er der udarbejdet en 3D model for området omkring anlægsaktiviteterne, ud fra digitalt kortmateriale fra Dataforsyningen, Styrelsen for Dataforsyning og Effektivisering. Disse kort indeholder information om terræn, bygninger, veje mm. I den udarbejdede model tilføres støjkilden samt driftstid, således at den resulterende støjbelastning udendørs ved nabobygninger kan beregnes.

Støjberegningerne er udført med en forudsætning om 100% konstant drift af den enkelte anlægsaktivitet inden for hver fases aktive tidsrum. Denne forudsætning afspejler en worst-case situation, som kun vil forekomme meget få gange i løbet af anlægsperioden. I realiteten vil den enkelte nabo opleve perioder med støjbelastninger af varierende styrke afbrudt af perioder uden nævneværdig støj.

5.1

Støjkilderne benyttet som beregningsforudsætninger for hver fase er angivet nedenfor. Disse er vurderet til at være de mest støjende aktiviteter ud fra den forventede udførelse af anlægsarbejdet.

Støjkilderne indgår i beregningerne som linjekilder for spunsning. Det resterende anlægsarbejde (jord- og sporarbejder) er ikke veldefineret med hensyn til placering, og derfor er disse angivet som arealkilder over hele det areal, som er udlagt til henholdsvis arbejdsområder og depotområder for jord- og sporarbejder.

Det forudsættes, at spunsarbejder kun udføres i tidsrummet kl. 8-17, at jord- og sporarbejde udføres i tidsrummet kl. 7-19. Dog vil sporarbejder ved ilægning af sporskifter blive udført hele døgnet.

Fase

betegnelse

Kildestyrke, LWA [dB re 1 pW]

Aktivitet

Kildetype

Højde [m]

Installation af støjskærm

Let jord- og installationsarbejde

103

100% / 07-19

Areal

1,5

Jordarbejder

Jordarbejder

110







Arbejdsplads

103







Sporarbejde

Blandet sporarbejde

110

100% / 00-24

Ramning

Nedramning af spuns med

hydraulisk hammer

125

100% / 08-17

Linje

7

Se Bilag 05: Kildestyrker for en oversigt over frekvenssammensætningen af de anvendte kildestyrker.

6

Støjens karakter

Ifølge Miljøstyrelsens vejledning nr. 6/1984: "Måling af ekstern støj fra virksomheder" skal der til den beregnede LAeqværdi adderes 5 dB, såfremt støjen i beregningspunkterne vurderes at indeholde tydeligt hørbare toner eller tydeligt hørbare impulser.

Da hørbare impulser er baseret på en subjektiv vurdering, kan det først endeligt vurderes, om en støjkilde indeholder hørbare impulser ved et målepunkt, når støjkilden er i drift på stedet. Jo længere væk fra en støjkilde et målepunkt er, og jo mere baggrundsstøj, der er i målepunktet, jo mindre er sandsynligheden for at impulsen er hørbar.

Det vurderes dog, at støj fra nedramning med hammer utvivlsomt vil give anledning til tydeligt hørbare impulser ved boliger tæt på og i en vis afstand fra, hvor der rammes. For nedramning af spuns er der derfor lagt 5 dB for hørbare impulser til de beregnede støjniveauer.

For de øvrige anlægsaktiviteter er der ikke medregnet tillæg for hørbare impulser.

7

Usikkerhed

Det vurderes, at beregningsusikkerheden er ±5 dB.

8

Resultater

I Bilag 06 – Bilag 11 er der vist støjkort 1,5 m over terræn, som viser støjudbredelsen for hver fase. Støjudbredelsen er angivet med farver, hvor rød, lilla og blå farver indikerer overskridelser af grænseværdierne for henholdsvis anlægsog sporarbejde dag, aften og nat (Lr: 70, 40 og 40 dB). Der er ikke i Københavns Kommune fastsat en støjgrænse for ramning, men det er valgt at sammenligne resultaterne med støjgrænsen for øvrige anlægsarbejder på 70 dB(A).

På baggrund af støjkortene bedømmes det, at sporarbejde i aften og natperioden samt ramning vil lede til overskridelser af grænseværdierne. Det omtrentlige antal belastede beboede ejendomme (eksempelvis enfamilieshuse, lejligheder, boliger i etageejendomme og række- og kædehuse) i hver fase er vist herunder. For aften og nat er der for sporarbejder tillige optalt boliger ved et støjkrav på hhv. 50 og 60 dB. Beboelser og kolonihaver er optalt separat.

Optællingen af boliger og kolonihavehuse er sket via indhentede bbr-data, hvor alle BBR-punkter tilhørende en bygning, som er i berøring med eller omsluttet af støjkonjunkturerne svarende til, eller over grænseværdien for et givet scenarie vist i støjkort, er ligestillet med en overskridelse af grænseværdien for den specifikke adresse.

For scenarierne inklusiv støjskærme er der optalt boliger og kolonihavehuse på baggrund af beregninger med 3m høje støjskærme.

Det kan ikke udelukkes, at enkelte bygninger, som ikke er boliger, er medtaget i optællingen. I forhold til kolonihavehuse skal det bemærkes, at alle kolonihavehuse indgår i optællingen, selv om Haveforeningen Musikbyen er såkaldte daghaver og dermed ikke er godkendt til overnatning.

Fase

Omtrentlige antal boliger belastet med mere end, Lr [dB(A)]



Dag (08-17)

Aften (19-22)

Nat (22-07)



70

40<

50<

60<

40<

50<

60<

Ramning

280

-

-

-

-

-

-

Sporarbejder

-

370

10

0

535

20

5



Fase

Omtrentlige antal kolonihaver belastet med mere end, Lr [dB(A)

]

Dag (08-17)

Aften (19-22)

Nat (22-07)



70

40<

50<

60<

40<

50<

60<

Ramning

130

-

-

-

-

-

-

Sporarbejder

-

90

10

0

140

15

5

9

Konklusion



Beregningen viser et estimeret omtrentligt antal af boliger og kolonihaver, som kan blive påvirket af støjniveauer over København Kommunes grænseværdier for midlertidige bygge og anlægsarbejder.

Beregningerne viser, at for etablering af støjskærm og udførelse af jord- og sporarbejder i dagtimerne med en 3 m høj skærm kan overholde grænseværdien på 70 dB(A). Ved ilægning af sporskifter vil der i aften- og natperioden være en del kolonihaver og boliger, der bliver belastet over grænseværdien på 40 dB(A).

Ved ramning ligger støjniveauet over 70 dB(A) ved en del boliger og kolonihavehuse, men der er ikke fastsat en støjgrænse for ramning.

Desuden vurderes det, at ramning potentielt kan give anledning til bygningsskadelige vibrationer ved 5 kolonihavehuse i HF. Kalvebod og ca. 5 kolonihavehuse i HF. Musikbyen. Yderligere kan der potentielt ske overskridelser af grænseværdierne for komfortvibrationer ved de nærmest beliggende bygninger.

Det bør slutteligt understreges, at resultaterne ikke er mere nøjagtige, end de informationer om udstrækning, sammensætning og aktivitet af anlægsprocesser, som ligger til grund for dem.

10

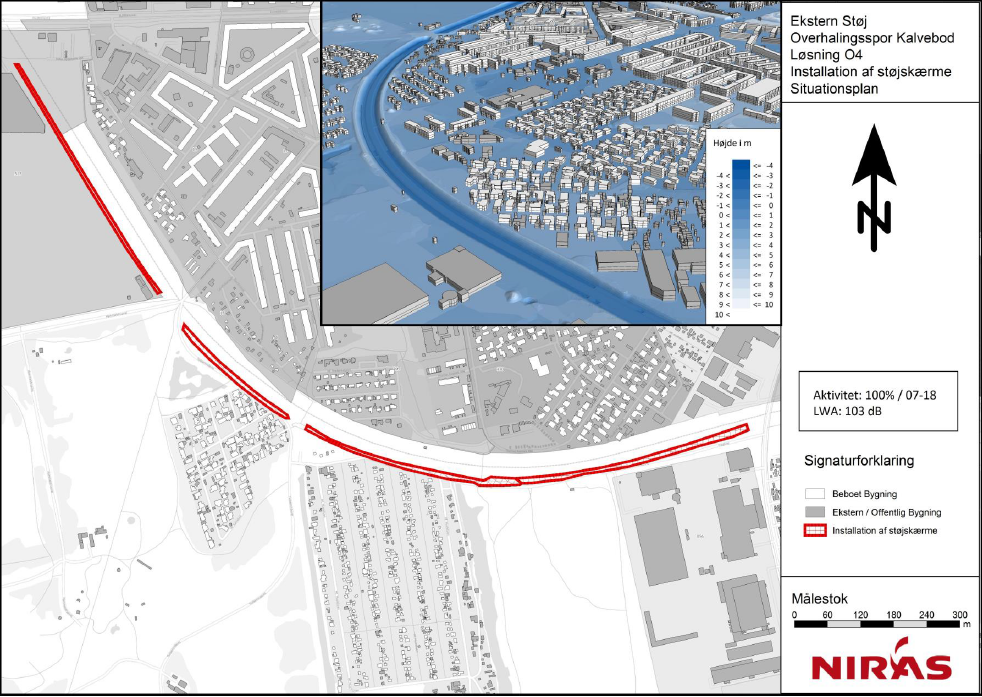

Bilag 01: Situationsplan SoundPLAN, O-4 – Installation af støjskærm

11

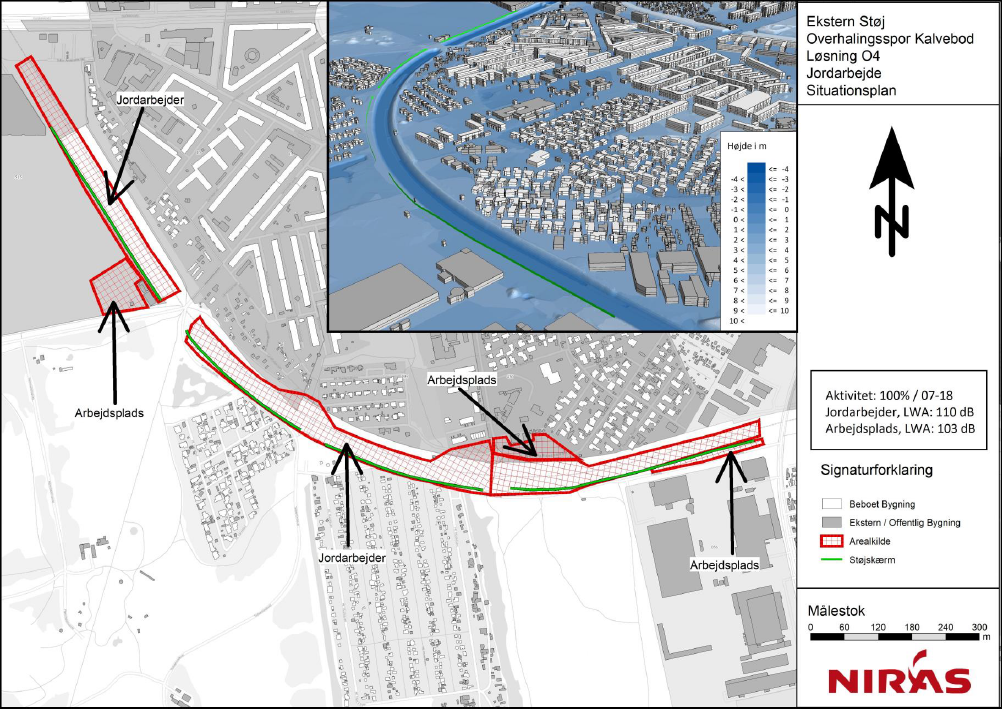

Bilag 02: Situationsplan SoundPLAN, O-4 - Jordarbejder

12

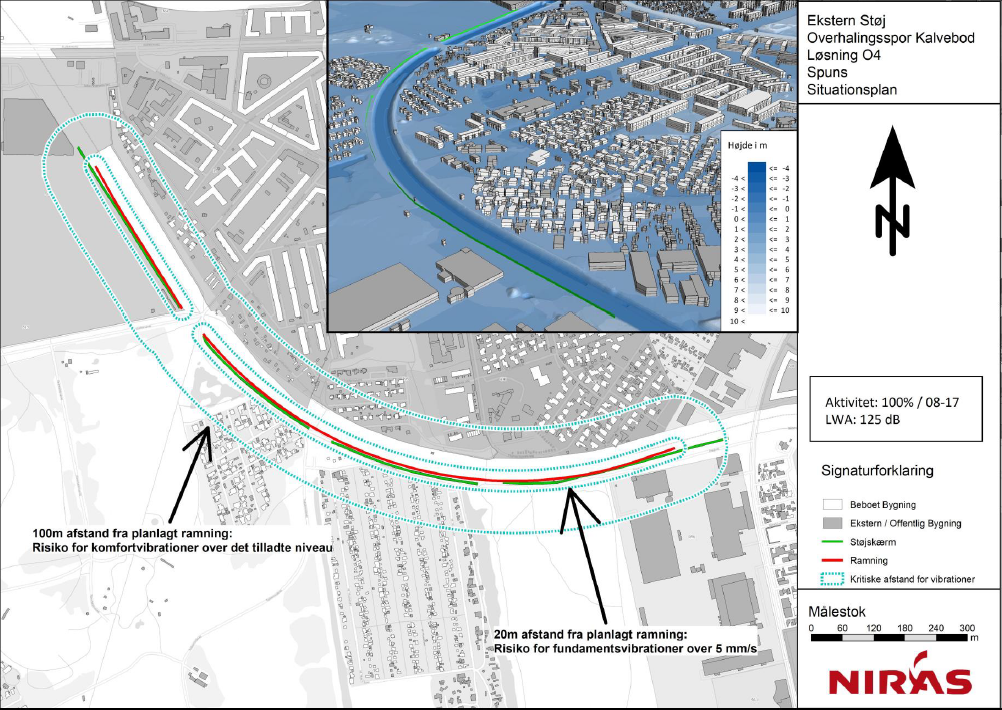

Bilag 03: Situationsplan SoundPLAN, O-4 – Ramning af spuns og vibrationer

13

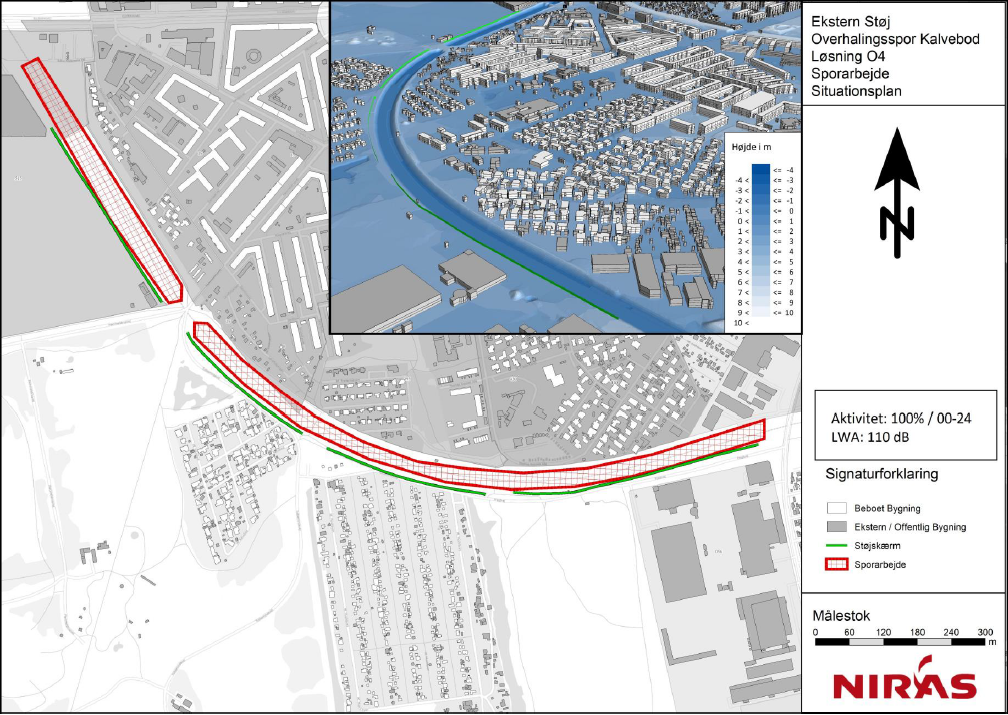

Bilag 04: Situationsplan SoundPLAN, O-4 - Sporarbejder

14

Bilag 05: Kildestyrker

Aktivet/maskine

63 Hz

125 Hz

250 Hz

500 Hz

1000 Hz

2000 Hz

4000 Hz

8000 Hz

Kildestyrke,

LWA

[dB re 1 pW]

(per enhed)

Jordarbejder og

Sporarbejder

85

95

103

104

103

101

100

94

110

Installation af skærme og arbejdspladser

76

85

91

96

98

97

90

81

103

Nedramning af spuns

90

99

111

116

121

121

111

97

125

15

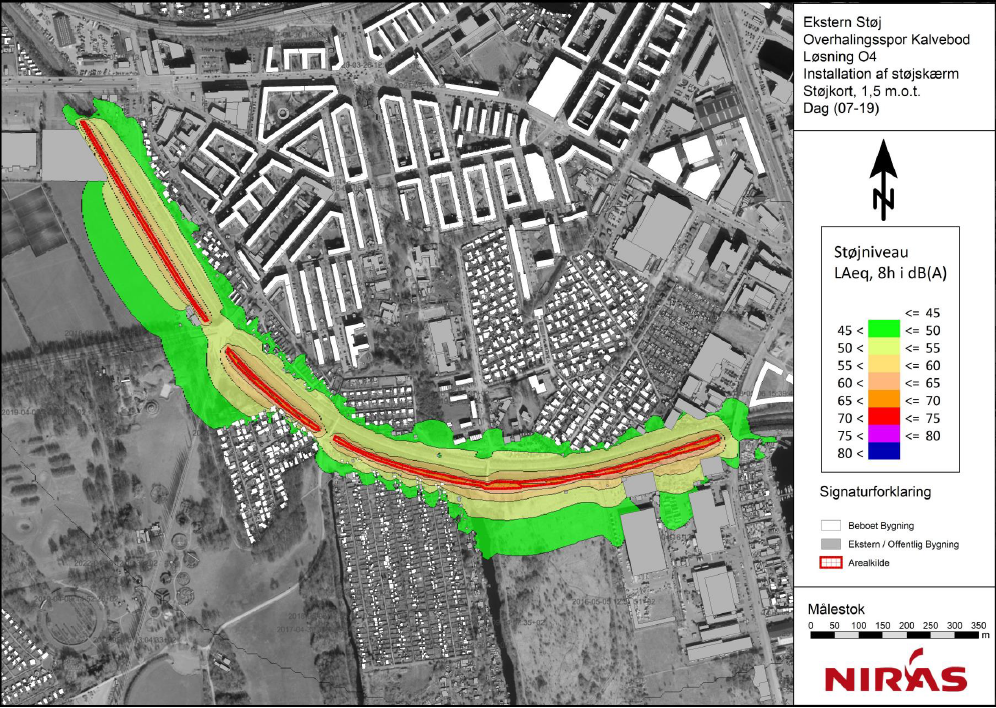

Bilag 06: Støjkort 1,5 meter over terræn: O-4 – Installation af støjskærm, Dag

16

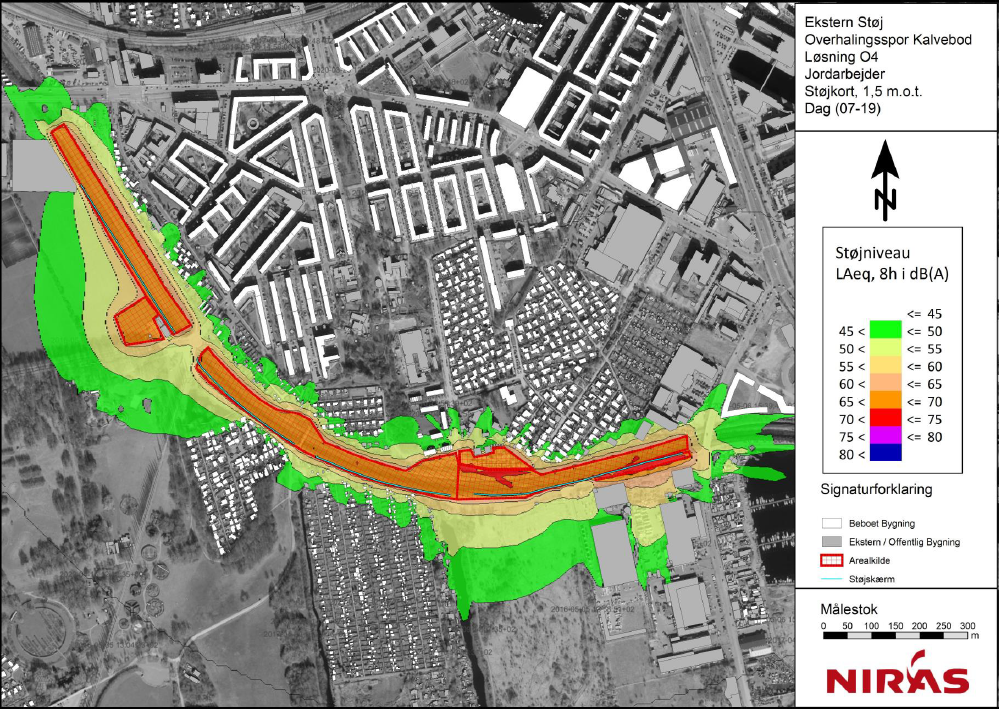

Bilag 07: Støjkort 1,5 meter over terræn: O-4 – Jordarbejder, Dag

17

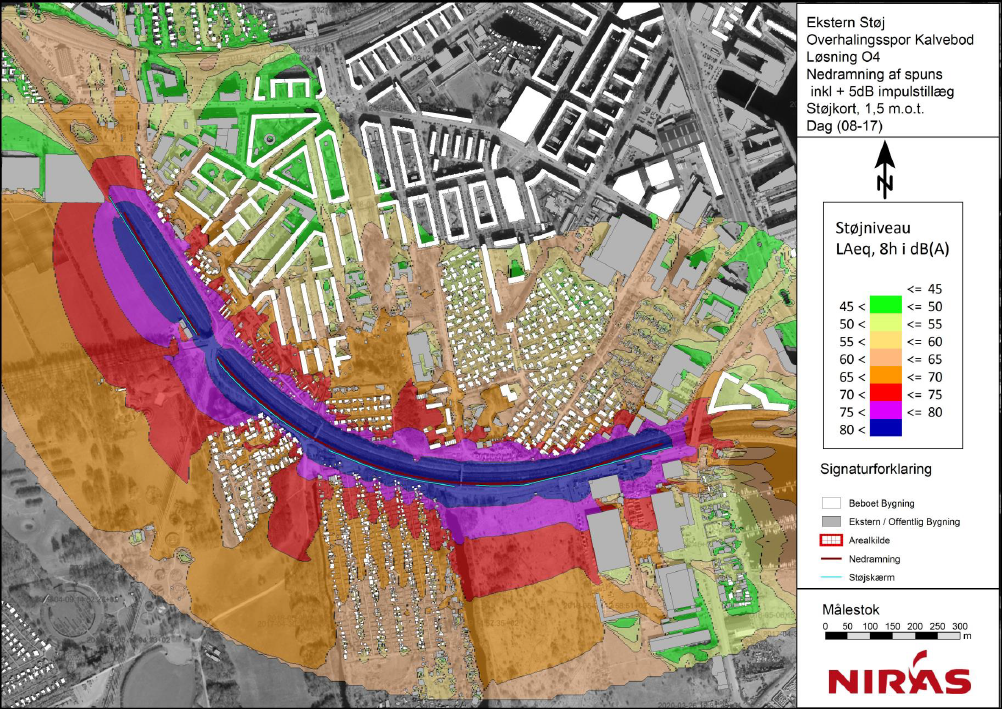

Bilag 08: Støjkort 1,5 meter over terræn: O-4 – Ramning af spuns, Dag

18

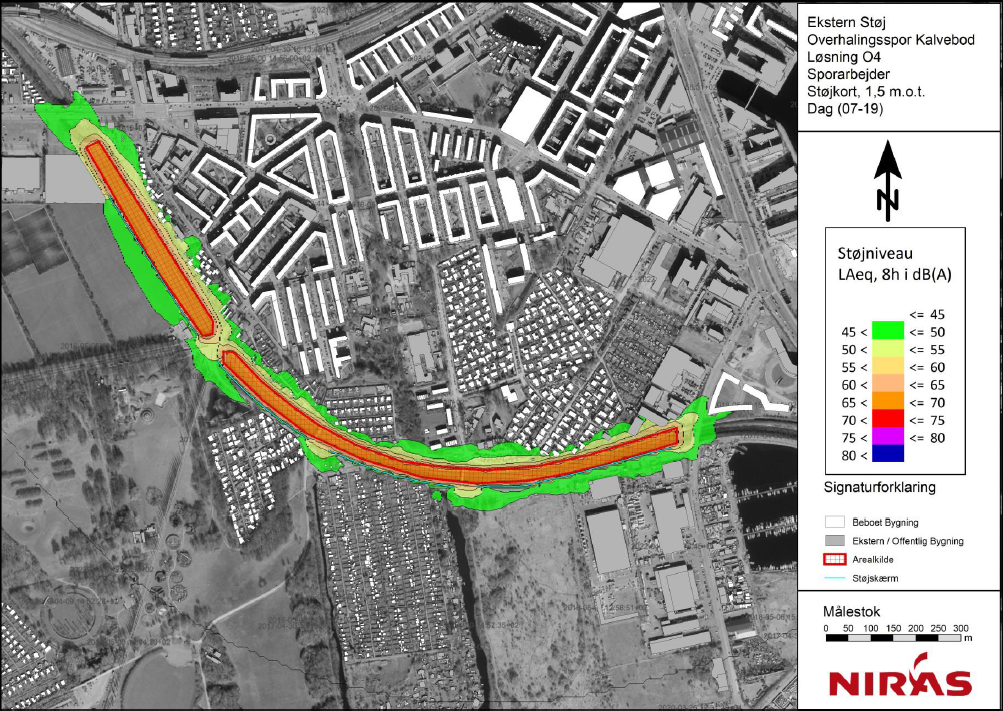

Bilag 09: Støjkort 1,5 meter over terræn: O-4 – Sporarbejder, Dag

19

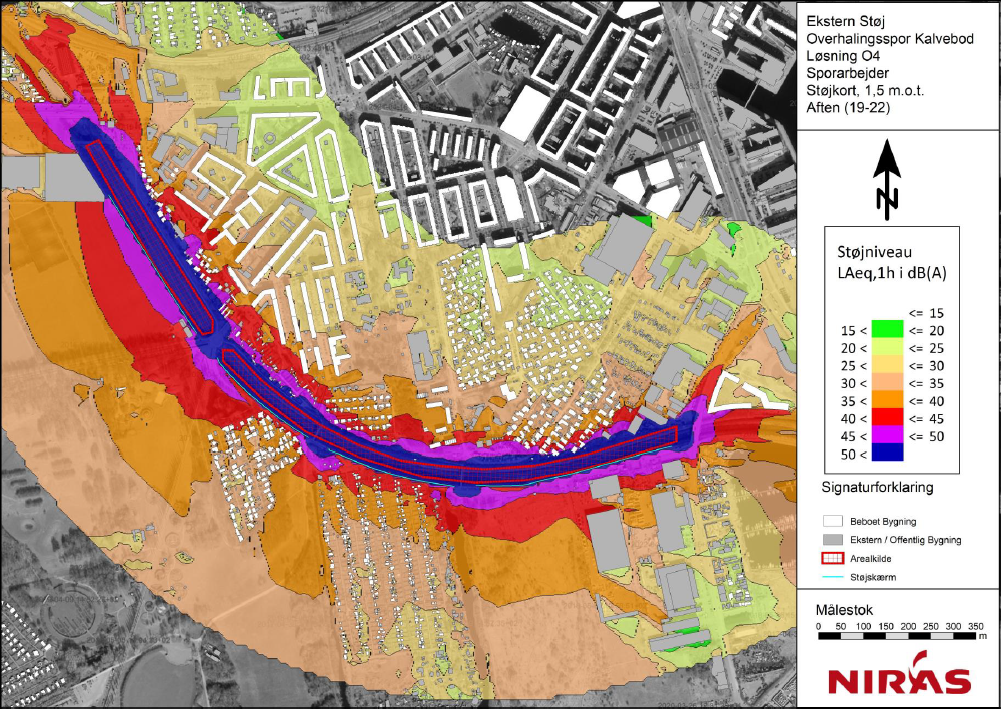

Bilag 10: Støjkort 1,5 meter over terræn: O-4 – Sporarbejder, Aften

20

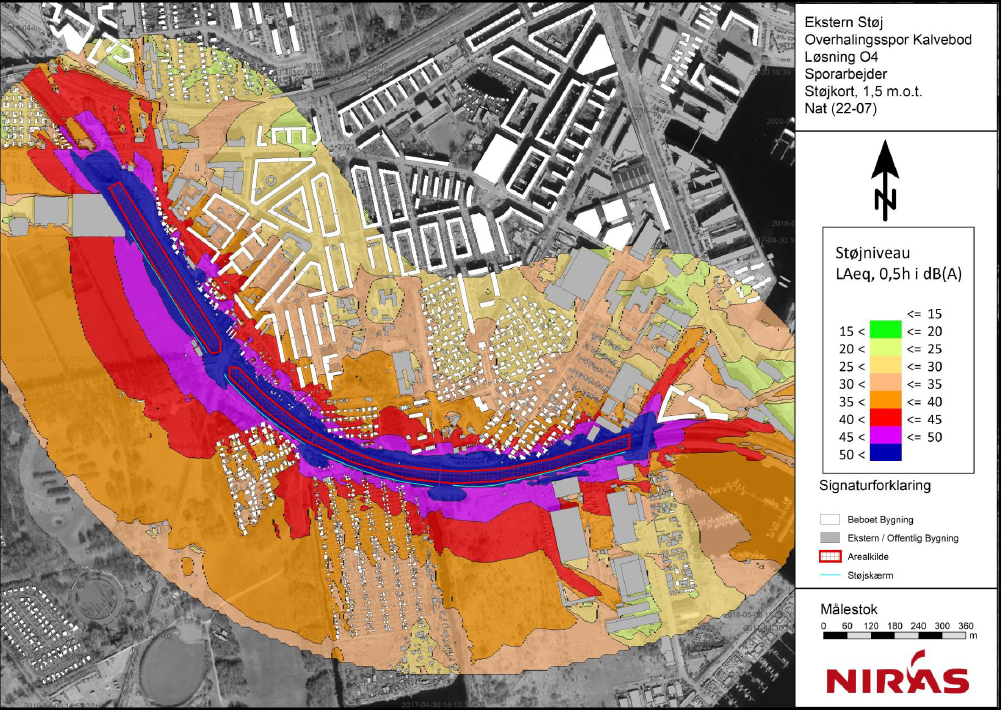

Bilag 11: Støjkort 1,5 meter over terræn: O-4 – Sporarbejder, Nat
